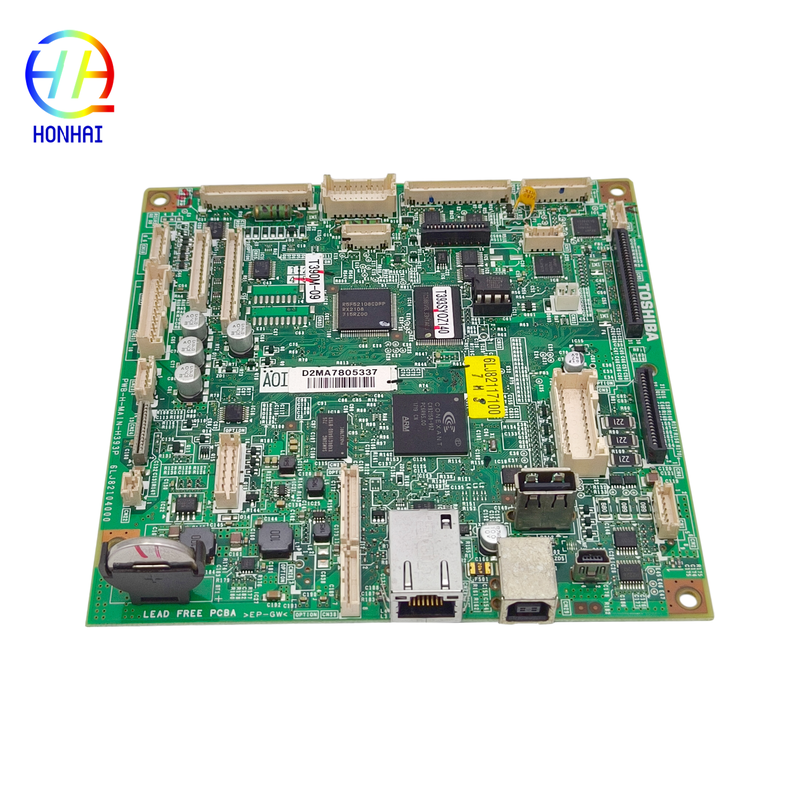

6LL23664000 6LL234Z6300 PWB-H- MAIN-154N voor Toshiba 2303 2309 2323 2809 Kopieerapparaat

De hoofdlogicakaart is de primaire verwerkingseenheid in uw multifunctionele Toshiba-printer. Het interpreteert printopdrachten, bestuurt systeemfuncties en beheert alle verbindingen met andere hardwareapparaten. Uw Toshiba 2303, 2309, 2323 of 2809 kan zeer ernstige problemen ondervinden als deze niet kan worden ingeschakeld, een leeg/bevroren scherm heeft, regelmatig crasht, problemen heeft met de communicatie met het USB/netwerk, of onverklaarbare problemen heeft met de i/o-poorten. Het hoofdlogicabord is waarschijnlijk verantwoordelijk voor de meeste van deze problemen. De PWB-H-MAIN-154N is vervaardigd volgens dezelfde kwaliteits- en ontwerpnormen als OEM-moederborden (Original Equipment Manufacturers), wat garandeert dat hij zonder problemen zal werken en betrouwbaar zal presteren. Het vervangen van een slecht hoofdlogicabord door een OEM-hoofdlogicabord is een uitstekende manier om uw bedrijf te beschermen tegen het verspillen van geld aan een hele printer als het enige probleem is dat deze een nieuw hoofdlogicabord nodig heeft, en om de levensduur van uw kantoorapparatuur te verlengen door deze langer te laten werken en aanzienlijke uitgaven als gevolg van downtime te vermijden.

1. Uitschakelen en loskoppelen: Voordat u reparaties uitvoert, moet u de printer volledig uitschakelen en de stekker uit het stopcontact halen om schade aan de elektronische componenten te voorkomen.
2. Controleer onderdeelnummers: Controleer zorgvuldig de onderdeelnummers die op uw originele, defecte moederbord zijn afgedrukt (bijvoorbeeld 6LL23664000 of PWB-H-MAIN-154N) om er zeker van te zijn dat ze perfect overeenkomen met het vervangende bord dat u gaat installeren.
3. Bescherming tegen statische elektriciteit: Moederborden zijn zeer gevoelig voor statische elektriciteit. Het wordt ten zeerste aanbevolen om een ​​antistatische polsband te dragen of een geaard metalen voorwerp aan te raken voordat u het bord hanteert, om schade door elektrostatische ontlading (ESD) te voorkomen.

1. Toegang tot het moederbord: Open de serviceklep aan de zijkant of achterkant van de printer om de hoofdlogicakaart te vinden. Afhankelijk van uw specifieke model (serie 2303/2323) moet u mogelijk specifieke schroeven of plastic behuizingen verwijderen.
2. Documentverbindingen: Voordat u iets loskoppelt, moet u duidelijke foto's maken van alle kabelverbindingen, lintkabels en draadbomen die op het oude bord zijn bevestigd. Dit zal dienen als een cruciaal referentiepunt tijdens de hermontage.
3. Verwijder het oude bord: Koppel voorzichtig alle connectoren los. Wees voorzichtig met de vergrendelingsmechanismen op lintkabelconnectoren. Schroef het oude moederbord los en verwijder het voorzichtig.
4. Installeer het nieuwe bord: Plaats het nieuwe PWB-H-MAIN-154N-bord in het chassis en zet het vast met de schroeven. Sluit alle kabels en kabelbomen opnieuw aan, precies zoals ze op het oude bord zaten, en zorg ervoor dat elke connector stevig op zijn plaats zit.
5. Opnieuw in elkaar zetten: Plaats alle afdekkingen of behuizingen terug die u hebt verwijderd en sluit de printer.

1. Inschakelen en initialiseren: Sluit de printer weer aan en zet hem aan. Het kan iets langer duren dan normaal voordat de machine voor de eerste keer opstart, omdat de nieuwe systeemkaart wordt geïnitialiseerd.
2. Configuratiecontrole: Als uw printer specifieke netwerkinstellingen (IP-adres) of aangepaste systeemconfiguraties vereist, moet u deze mogelijk opnieuw invoeren via het bedieningspaneel.
3. Functionaliteitstest: druk een testpagina af, voer een kopieeropdracht uit en test de scanner om er zeker van te zijn dat alle kernfuncties soepel en zonder foutcodes werken.

Opmerking:Vervanging van het moederbord vereist een bepaald niveau van technische vaardigheid. Als u niet bekend bent met reparaties van printerhardware, raden wij u ten zeerste aan de installatie door een gekwalificeerde technicus te laten uitvoeren om onbedoelde schade aan uw apparaat te voorkomen.
